一、定義及簡述

無線充電是一種源于無線電能傳輸技術的充電方式。無線充電可分為大功率無線充電和小功率無線充電兩種方式，目前無線充電線圈柔性線路板主要應用于小功率的無線充電技術。如對手機充電的QI方式，可用于小型IoT設備充電的WLC等。適合于平面貼裝，可使各種電子產品實現輕薄小巧。在設計布局時需要考慮線圈大電流發熱，線圈間的絕緣距離等。無線充電線路板制造解決方案以客戶的EDA設計文件為主，分析無線充電線圈產品線路板DFM可制造性設計、線路板DFT可測試性設計,結合cam計算機輔助設計輸出生產制造資料。

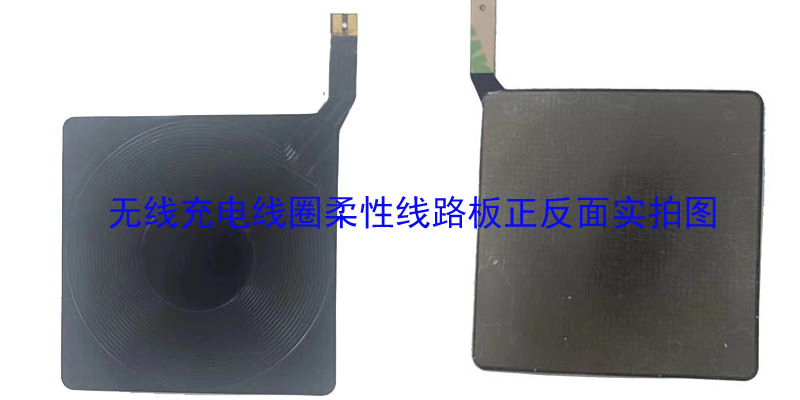

無線充電線圈柔性線路板（正方形款）

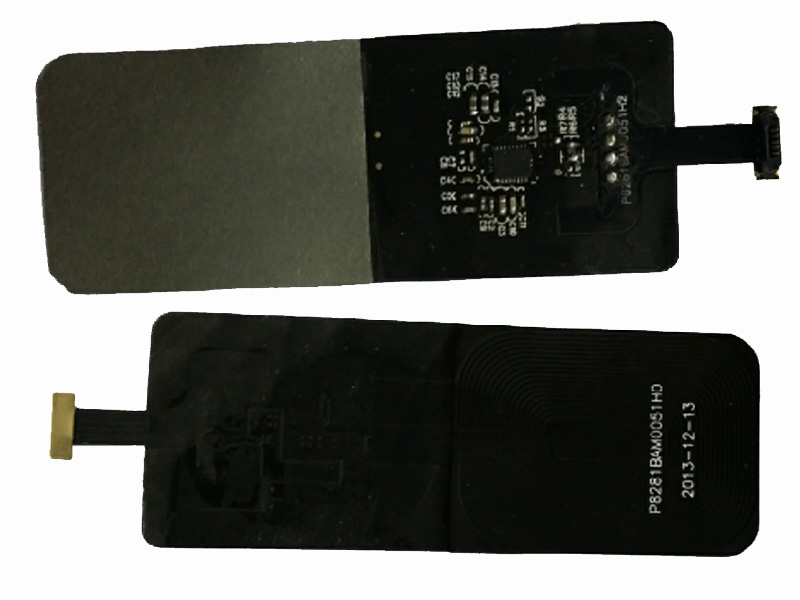

無線充電線圈柔性線路板（長方形款）

無線充電線圈柔性線路板（其他款型）

二、無線充電線圈線路板結構層次基礎可選

1、線路板類型：柔性線路板、超薄軟硬結合線路板可選；

2、線路板層次：單面、雙層、四層其他層次可選；

三、無線充電線圈線路板材料可選

1、線路板覆銅板基材：PI聚酰亞胺、PET聚酯、BT樹脂、其他材料可選；

2、線路板阻焊材料：PI膜、熱固油墨、UV感光油墨、其他材料可選；

3、線路板補強材料：PI、FR4、BT、鋼片、鋁片、鎳片、其他材料可選；

4、線路板抗干擾材料：鐵氧體、吸波材料、納米晶材料等其他材料可選；

5、線路板輔助材料：雙面膠、導電膠、泡沫棉、散熱片、其他材料可選；

四、無線充電線圈線路板制造工藝可選

1、孔加工：CNC鉆孔、激光鉆孔、CNC銑孔、沖孔、靶孔等可選；

2、電鍍加工：面銅電鍍+化學沉銅、面銅電鍍+黑孔可選；

3、線路加工：干膜圖形轉移+蝕刻、濕膜圖形轉移+蝕刻可選；

4、壓合加工：中溫快壓、中溫真空快壓、中溫硫化壓合、高溫傳壓、高溫真空傳壓可選；

5、字符印刷：字符印刷、字符打印可選；

6、外形加工：沖壓切割、激光切割可選。

7、過孔工藝：通孔、盲孔、埋孔

8、表面加工：噴錫、沉金、鍍金、沉錫、OSP可選

五、無線充電線圈線路板功能&性能評測方法可選

1、材料檢測：FCCL覆銅板/高分子材料/銅材/膠材電性能、物理性能分析評測；

2、過程功能檢測：飛針測試、通用測試、專用測試、LCR測試；

3、過程性能檢測：AOI缺陷測試、ICT性能測試；

4、成品功能檢測：飛針測試、通用測試、專用測試；

5、成品性能檢測：AVI缺陷測試、ICT性能測試；
